AEA Scuba Ashinger Schaft Adapter + Montagekit

Der Scuba Ashinger Shaft Adapter ist eine praktische Lösung für die Verbindung mit gängigen AR15 Schäften. Er wurde entwickelt, um eine stabile und zuverlässige Befestigung zu gewährleisten.

Eigenschaften:

• Kompatibilität: Passt zu den meisten AR15 Schäften und bietet vielseitige Einsatzmöglichkeiten.

• Einfache Montage: Kann mit minimalem Werkzeugeinsatz angebracht werden, was die Installation unkompliziert macht.

• Zerstörungsfrei: Sichert Ihr Equipment, ohne das Originalgerät zu beschädigen.

• Robustheit: Gefertigt aus langlebigen Materialien, die den Anforderungen unter Wasser standhalten.

• Kompaktes Design: Leicht und einfach in Ihre Tauchausrüstung zu integrieren.

Dieser Adapter ist eine nützliche Ergänzung für Ihre Ausrüstung, die Funktionalität und Zuverlässigkeit bietet.

Der Schaft ist nicht im Lieferumfang.

Ein Passender Schaft von GoGun wäre z.B. dieser: https://gogun.de/1001210

Schritt-für-Schritt-Anleitung zur Montage des Shaft Adapters

Benötigtes Werkzeug:

• TX20 Torx Schraubendreher
• Kreuzschlitz Schraubendreher
• Cuttermesser oder ein ähnliches Werkzeug

Schritte:

1. Vorbereitung des Einlegers (Montagekit):

   • a) Platzieren Sie die M4 Mutter in den Einleger, sodass sie leicht hineingedrückt werden kann (siehe Foto in der Produktbeschreibung).
   • b) Drücken Sie die Mutter mit dem Griff eines Schraubendrehers mit etwas Kraft in den Einleger, bis sie fest sitzt. Es sollte nicht zu viel Kraft nötig sein. Falls es nicht sofort klappt, überprüfen Sie die Position der Mutter. Stellen Sie sicher, dass die M4 Schraube leicht durch das Loch geschraubt werden kann.

2. Entfernen des Griffs:

   • Entfernen Sie die 6 Kreuzschlitzschrauben vom Griff des Ashinger.

3. Öffnen des Griffs:

   • Hebeln Sie den Ashinger Griff mit einem Schraubendreher auf. Stecken Sie den Schraubendreher so hinein, dass das viereckige Loch offen bleibt, um den Einleger hineinzustecken.

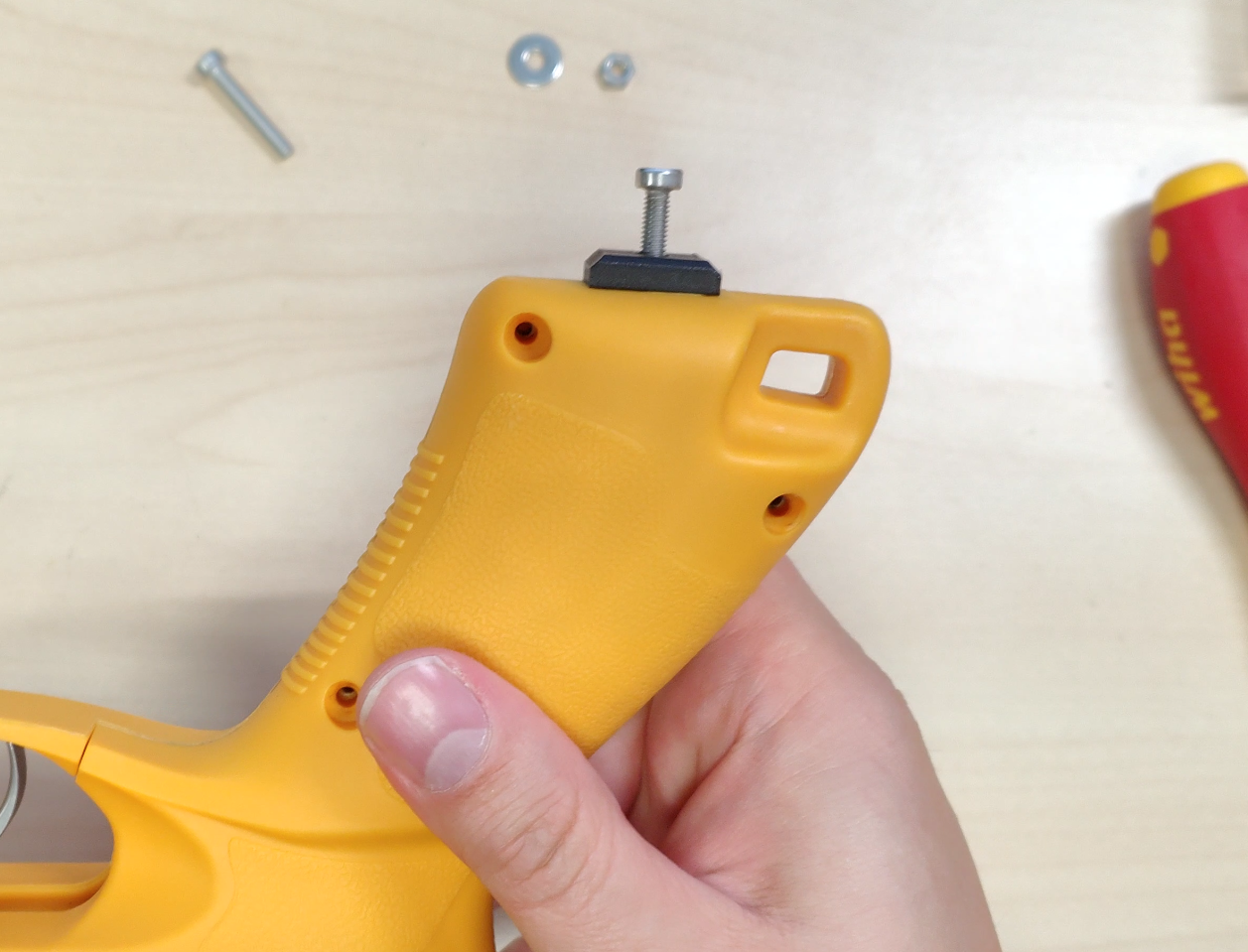

4. Einsetzen des Einlegers:

   • Stecken Sie den Einleger mit dem breiteren Ende zuerst von unten in das Loch, sodass der Schlitz die Griffwand des Ashinger umschließt. Kippen Sie den Einleger in das Loch und entfernen Sie vorsichtig den Schraubendreher, der das Loch offen hält, sodass der Einleger von oben und unten von der Wand des Griffs umschlossen wird.

5. Wiederanbringen des Griffs:

   • Schrauben Sie die 6 Kreuzschlitzschrauben wieder in den Griff.

6. Befestigen des Shaft Adapters:

   • Drücken Sie den Shaft Adapter auf den Griff und schrauben Sie die 23 mm lange Schraube (die kürzere der beiden) mit der Unterlegscheibe handfest in den Griff. Achten Sie darauf, wirklich nur handfest anzuziehen.

7. Fixieren der langen Schraube:

   • Stecken Sie die lange Schraube durch das seitliche Loch und fixieren Sie sie mit der Mutter auf der gegenüberliegenden Seite, ebenfalls handfest. Der Adapter sollte nun fest auf dem Griff sitzen.

8. Montage des AR15 Schafts:

   • Schrauben Sie Ihren AR15 Schaft wie gewohnt an.

9. Genießen:

   • Viel Spaß beim Schießen!
